長征七號的這些信息和秘密你知道么？
長征七號火箭究竟多牛？
長征七號運載火箭首飛意義重大，作為新一代中型運載火箭，“長七”將大幅提升中國航天的綜合實力。那么，本次發射有哪些亮點？為了適應海南多雨多臺風的特點，“長七”又做了哪些準備呢？一起去看看 “長七” 首飛都有哪些你不知道的秘密。
1、長征七號火箭可中雨發射
現役火箭發射選擇窗口時都會避開雷雨天，而長征七號運載火箭則能實現中雨發射，這是因?yàn)樾乱淮\(yùn)載火箭是做了“防水”設計的。
文昌發射場氣候潮濕，降水量大，全年12小時內降水5至15毫米的中雨較多。為此，火箭研制人員要保證火箭能夠中雨發射，這就要求火箭要做好“防水”。
火箭怎么防水呢？方法其實很簡單。一種是疏導，無論冷凝水還是雨水，通過一些特殊設計讓水不要流到火箭內部；另一種就是封堵，比如箭體結構上的一些螺栓的縫隙處，都要經過防水膠等專門的手段處理。
△長征七號對水的防護武裝到了螺栓 每一處都要經過防水膠處理
2、“長七”可抵八級風
文昌發射場有隨距地面高度而變化的“淺層風”，也就是說，距地面五六十米高的地方的風速要遠高于地面風速，通常地面感受到的是微風，火箭一級箭體的地方可能感受到的就是大風了。這給‘長七’火箭垂直轉運增加了難度。

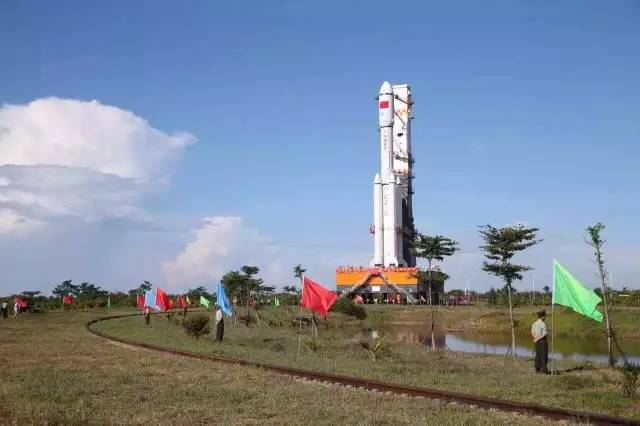

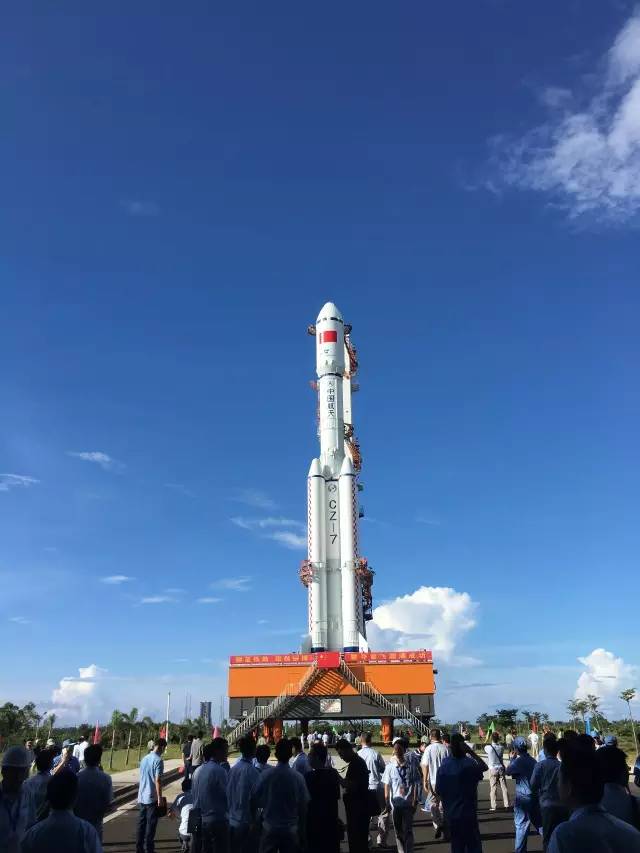

△長征七號在垂直轉運中
為了提高抗風能力，“長七”火箭型號隊伍設計了一個“防風減載裝置”。這樣一來， “長七”火箭不再怕“大風”天氣，可全天候轉場。
3、火箭燃料加注可停放24小時
“長七”運載火箭在海南發射場合練，低溫燃料加注后成功停放24小時，創下了低溫燃料停放時間最長紀錄。新一代運載火箭，有多種發射任務需求，且發射前程序復雜，停放24小時，可為成功發射爭取更多有利時間，提高火箭發射的可靠性。
“長七”為代表的新一代運載火箭，加注的推進劑分別是液氫、液氧和液氧、煤油，都是低溫燃料，其中液氫的溫度達-253℃，液氧的溫度達-183℃。液氫液氧燃燒后產生的是水，無毒無污染，且大大提高了火箭的運載能力。但目前加注后停放最長時間為24小時。
為何低溫燃料加注后僅能停放24 小時呢？原來，低溫燃料不僅溫度極低，且易燃易爆易蒸發，停放中的火箭就像“炸彈”。低溫燃料加注后，試驗現場的發射塔就像是個“大冷庫”，不僅工作人員要在低溫環境中作業，箭體上的部分儀器設備也要面臨低溫環境的考驗。而且，低溫燃料極易蒸發，加注后停放的24小時內，需補加3至5次。
4、火箭起飛20秒噴400噸水
新一代運載火箭發射時與其他火箭不同的是：發射平臺旁的“大流量噴水降溫降噪系統”要給發射平臺噴水降溫，否則火箭發射臺內部的儀器設備很可能因高溫受影響。
發射臺溫度瞬間3000度
火箭點火起飛時，箭體尾部噴出的火焰幾乎“直擊”發射平臺，使得發射平臺瞬間接近3000度，足以溶化絕大多數金屬和非金屬材料。

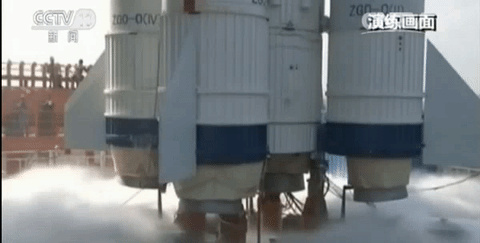

國際上先進的降溫方法是噴水降溫，這一方法也將出現在新一代運載火箭發射中。設計人員研制了一個“大流量噴水降溫降噪系統”：噴水系統分兩級，一級位于發射平臺上，在火箭發動機點火前給發射平臺噴一層5厘米厚水膜，二級位于發射平臺兩旁5米高空，在火箭飛達5米高以后向箭體尾部火焰中心噴水，兩級噴水設施各噴20余秒，完成400噸的噴水量，使發射平臺核心區降溫幅度在1000度左右。
△發射平臺上的噴水閥門
5、火箭發射平臺要涂“防曬霜”
火箭發射點火的剎那，溫度高達2800℃，發射平臺既要能承受強熱流的沖刷，又要耐得住強高溫。為延長發射平臺的使用壽命，在每次火箭發射前，航天科技集團一院相關技術人員就要奔赴發射基地，為即將執行發射任務的平臺表面涂覆大面積“防曬霜”——特種防護涂層。
兩千平方米平臺涂四噸“防曬霜”
火箭發射平臺要涂覆的面積可不是“一張臉”大小，而是多達兩千平方米，光噴涂用料就要用上將近4噸。在發射平臺噴涂前，要先將4噸多的料配備好，用七八臺打磨機同時開工，將因?yàn)樯洗伟l(fā)射燒蝕的平臺表面打磨好，再用幾百公斤的溶劑清洗后，才能給發射平臺涂覆新的防護涂層。
6、“長七”坐“沙發”去的發射場
火箭從研制地到發射場通常有3種運輸方式—— 公路、鐵路、海運，哪種方式更“舒適”呢？長七總體設計人員形象地打了個比方：“火箭走公路、鐵路，就像坐‘硬板床’；乘船走海運，就好似坐‘沙發’。”

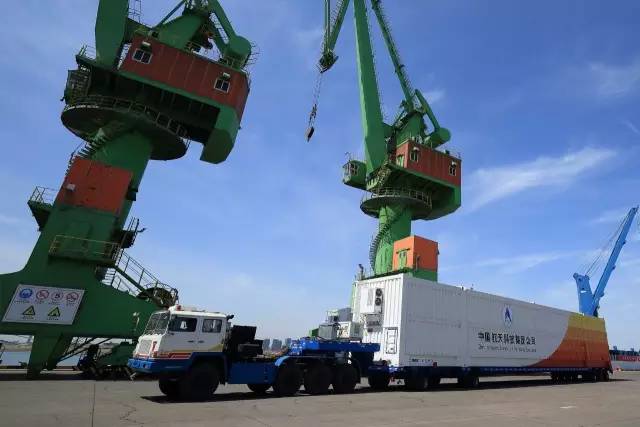

▲2016年5月7日，長征七號火箭運抵天津港碼頭

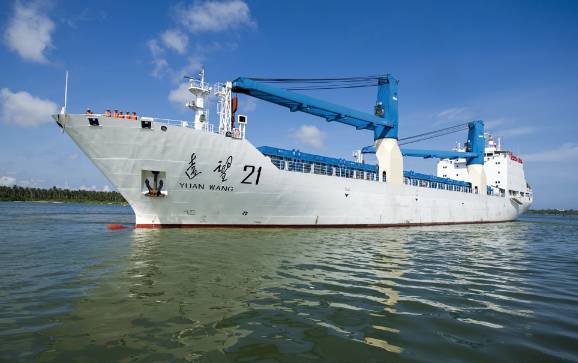

▲2016年5月14日，遠望21號火箭運輸船駛?cè)牒Ｄ衔牟鍨懜?/p>
“長七”火箭合練箭作為海運中“第一個吃螃蟹”的火箭，型號隊伍在它的芯一級、芯二級、助推器、整流罩上，及它乘坐的船上、裝載的集裝箱上，布了30個測點，詳細記錄了起航、拋錨、起錨、靠港，以及多種海況下的過載環境數據和振動環境數據。
事實證明，海運的振動環境優于其它運輸方式，可以很好地保證火箭內部設備的安全。
7、“長七”火箭垂直轉運能轉彎

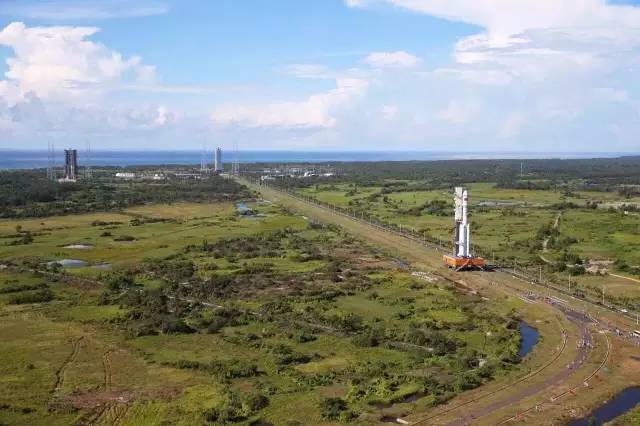

長征七號火箭在轉場過程中要拐4個60度的彎。為何要拐彎？是因?yàn)橐烷L(zhǎng)征五號火箭共用一個轉運軌道，節省占地面積。
在海南文昌發射場，“長五”火箭的轉運軌道是筆直的。“長七”火箭從技術陣地轉到發射陣地，必須拐彎。而怎么拐、拐幾個彎才能使火箭行走省勁兒又安全呢？
設計人員通過大量的計算，得出要轉4個彎，轉彎半徑為20米，最大轉彎角度在60度左右，這樣火箭轉彎最省勁兒。

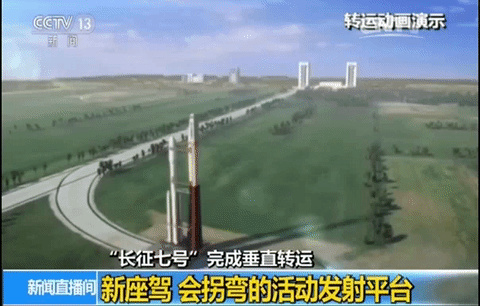

△會拐彎的發射平臺
火箭發射平臺長26米、寬23米、重1800噸，這個“大家伙”又沒有方向盤，轉彎可沒有那么簡單。設計人員經過3年的努力，才取得發射平臺轉彎行走試驗的成功。我國也是繼美國、歐空局、日本之后第4個掌握“發射平臺轉彎行走技術”的國家，縮短了我國在發射設備領域與其它航天大國的差距。
8、火箭也有“ 臍帶”
胎兒在母體里的10個月，臍帶起到了至關重要的作用，它為胎兒吸取養料、排除廢料�；鸺诘竭_(dá)發射場之后，也有著這樣重要的“臍帶”，與母體內的臍帶有著異曲同工之妙，它就是火箭的加注管道、供氣管道、空調管道以及電纜等等，它們向火箭源源不斷地輸送燃料、供氣以及調節體溫。

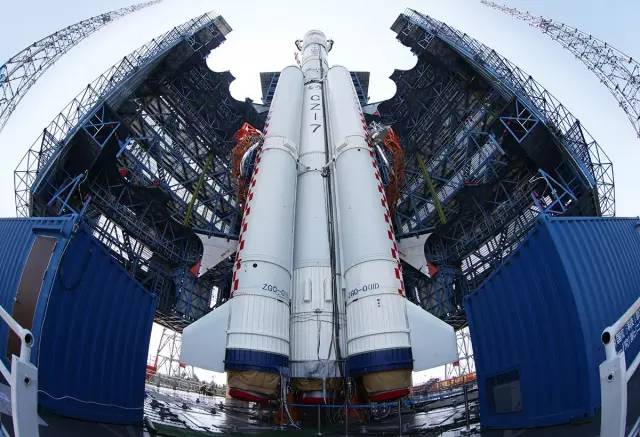

現役火箭的管道、電纜都在發射塔架上，這些“臍帶”要一直工作到火箭起飛前。而長七有了專門的承載火箭加注管道、供氣管道的裝置——臍帶塔。
長七火箭的臍帶塔特別之處在于，它的兩側裝有6根擺桿，內部鋪設有加注、供氣、空調管路和箭上眾多控制電纜，以及配氣臺和中頻電源房間，因此它的結構及組成是最復雜的，這也意味著我國運載火箭的研制技術又邁出了一大步。
9、火箭體重90%是燃料
火箭是個“鋼筋鐵骨”的大個子，體重幾百噸，這個大家伙體重的90%甚至更多都是燃料。
以長征七號火箭為例，火箭的總體重近600噸，箭體外殼、電纜、儀器等重量加在一起只有50余噸，其余都是液氧煤油推進劑的重量�；鸺切l(wèi)星等載荷通往太空的“專車”，對于這輛“專車”來說，車本身的自重越小越好，能提供動力的燃料越多越好。因?yàn)檫@樣，就可以把盡可能多的“運量”留給“乘客”。
10、“長七”火箭實現“全三維”總裝

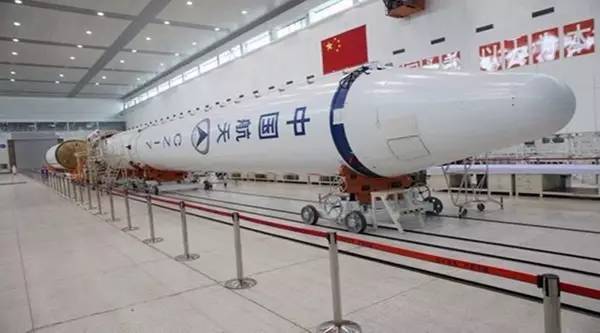

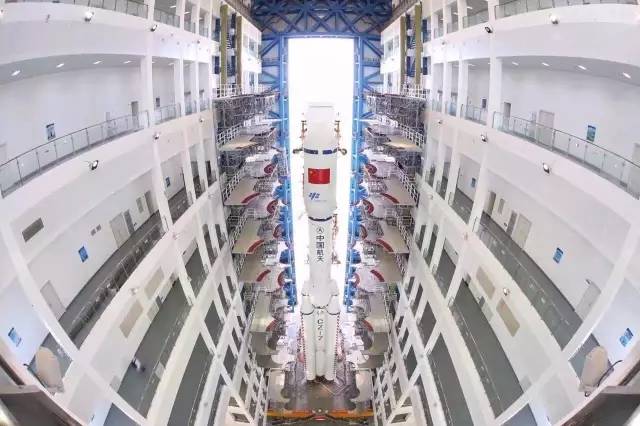

長征七號運載火箭實現了“全三維”總裝，以直觀的三維模型取代了二維圖紙，既能減少重復勞動，又能進一步提升產品質量和效率。
“三維模型”的好處在于可以避免“漏項”。二維圖紙的出圖周期比較長，如果型號產品的技術狀態發生了改變，會以更改單的形式下發到車間。一旦更改多了或者更改信息沒能及時傳達，很可能就會出現“漏項”。遇到這種情況，工人師傅們要返工不說，還會影響整個型號產品的進度。“三維模型”則可以及時更改，最大限度地降低了“漏項”的可能性。
