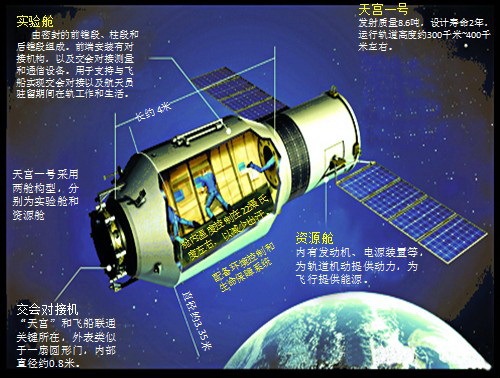

天宮一號空間實驗室全長10.4米，艙體結構最大直徑3.35米，為兩艙結構，分為實驗艙和資源艙。
實驗艙為密封結構，為航天員提供基本模擬地面大氣環境的條件以及必需的工作和生活設施，擁有約15立方米的航天員自由活動空間。同時能夠滿足三名航天員工作和生活的需要。實驗艙內設睡眠區（包括航天員睡眠所用的睡袋）以及能使航天員保持骨骼強健的健身區。
資源艙位于后部，為直筒構型的非密封艙段，艙外安裝太陽能電池帆板，艙內主要安裝發動機和推進劑貯箱以及環控氣瓶等設備。資源艙為軌道機動提供動力，為飛行提供能源，并控制飛行姿態。
